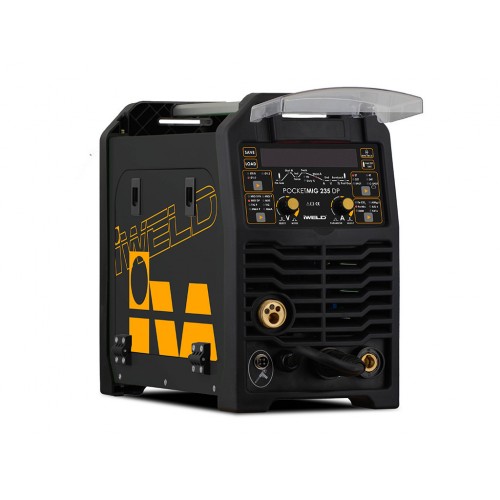

IWELD Pocketmig 235 DP, aparat de sudura semi-profesional, MIG MAG, MMA si Lift TIG cu dublu puls, 220A, 220V, Synergic.

Acest aparat de sudura de ultima generatie, aduce tehnologia "Pulse" intr-un format compact de doar 14Kg. Invertorul comandat de un microprocessor, faciliteaza realizarea unor suduri de inalta calitate. Aparatul de sudura IWELD Pocketmig 235 Double Pulse Synergic este utilizat pentru sudarea manuală a oţelului şi metalelor neferoase. Permite sudarea cu MMA (Manual metal arc – electrod învelit), MMA cu puls, sudare LIFT TIG, LIFT TIG cu puls şi metode MIG/ MAG. Sudarea MIIG / MAG poate fi efectu-ată cu un singur şi dublu impuls. Metoda MIG/ MAG poate fi utilizată în mod manual şi siner-gic, simplificând funcţionarea acesteia şi permiţând utilizarea aparatului de sudură de către persoane cu mai puţină experienţă şi amatori. Prin schimbarea polarităţii, dispozitivul permite sudarea MIG/ MAG folosind atât fire standard ecranate cât şi fire auto-ecranate cu pulbere.Dispozitivul vă permite să conectaţi un Pistolet Spool (SG) cu un mini alimentator de sârmă insta-lat în el şi o bobină de oţel sau cu fir colorat D100. Dispozitivul este realizat în tehnologie IGBT care permite o reducere semnificativă a greutăţii şi dimensiunilor aparatului de sudură şi o creştere a eficienţei reducând în acelaşi timp consu-mul de energie. Aparatul de sudură se utilizează în încăperi închise sau acoperite, neexpus la condiţii meteorologice directe.

Ciclul de lucru se bazează pe o perioadă de 10 minute. Un ciclu de utilizare de 60% înseamnă că o pauză de 4 minute este necesară după 6 minute de funcţionare. Un ciclu de utilizare 100% înseamnă că dispozitivul poate funcţiona continuu fără întreruperi.

Nivelul de securitate IP determină gradul în care dispozitivul rezistă la penetrarea poluanţilor solizi şi ai apei. IP21 înseamnă că dispozitivul este proiectat să funcţioneze în interior.Protecţie la supraîncălzireTModulul IGBT este protejat împotriva supraîncălzirii printr-o instalaţie de protecţie care opreşte sursa de alimentare a maşinii de sudat. După câteva minute, dispozitivul se răceşte până la o temperatură care îi permite să pornească din nou automat. Nu deconectaţi sursa de alimen-tare în acest timp, deoarece ventilatorul care funcţionează în continuu răceşte disipatoarele termice ale dispozitivului pentru a reduce temperatura mai repede. După repornire, nu uitaţi să limitaţi parametrii de sudare pentru o funcţionare continuă a dispozitivului.



Tipul invertorului	IGBT
Racire cu lichid	NU
Interfata Digitala	DA
FCAW	DA
Control Sinergic	DA
MIG MAG Pulsat	DA
MIG MAG DUBLU PULSE	DA
2T/4T	DA
2ST/4ST	DA
SPOT	DA
Role avans sarma	2
Arc Force	DA
Arc Force reglabil	DA
Hot Start	DA
VRD	DA
DC LIFT TIG	DA
DC TIG PULSAT	DA
Pistolet MIG MAG inclus	IGrip 240 4m
Numar de faze	1
Tensiune de alimentare	230 V AC±15% 50/60 Hz
Curentul de intrare max/ef. MMA	26A/18.6A
Curentul de intrare max/ef. MIG	26A/18.6A
Factorul de putere (cos fi)	0.7
Randament	85%
Raport sarcinã de duratã (10 min/40 °C)	210A @60%, 160A @100%
Reglare curent de iesire MMA	40A - 190A
Reglare curent de iesire MIG	40A - 210A
Tensiune de iesire nominala MMA	15.6V - 22V
Tensiune de iesire nominala MIG	15.6V - 22V
Tensiune de mers în gol	58V
Clasa de izolatie	F
Grad de protectie	IP21S
Diametrul sarmei	0.8-1.2mm
Diametrul bobina de sarma	200mm 5 Kg
Mas	14 kg
Dimensiuni	580 x 250 x 440 mm



DESCRIERE GENERALĂ

Aparatul de sudură  este utilizat pentru sudarea manuală a oţelului şi metalelor neferoase.

Permite sudarea cu MMA (Manual metal arc – electrod învelit), MMA cu puls, sudare TIG Lift, TIG Lift cu puls şi metode MIG/ MAG.

Sudarea MIIG / MAG poate fi efectuată cu un singur şi dublu impuls.

Metoda MIG/ MAG poate fi utilizată în mod manual şi sinergic, simplificând funcţionarea acesteia şi permiţând utilizarea aparatului de sudură de către persoane cu mai puţină experienţă şi amatori.

Prin schimbarea polarităţii, dispozitivul permite sudarea MIG/ MAG folosind atât fire standard ecranate cât şi fire auto-ecranate cu pulbere.

Dispozitivul vă permite să conectaţi un Pistolet Spool (SG) cu un mini alimentator de sârmă instalat în el şi o bobină de oţel sau cu fir colorat D100.

Dispozitivul este realizat în tehnologie IGBT care permite o reducere semnificativă a greutăţii şi dimensiunilor aparatului de sudură şi o creştere a eficienţei reducând în acelaşi timp consumul de energie. Aparatul de sudură se utilizează în încăperi închise sau acoperite, neexpus la condiţii meteorologice directe.



Ciclul de lucru

Ciclul de lucru se bazează pe o perioadă de 10 minute. Un ciclu de utilizare de 60% înseamnă că o pauză de 4 minute este necesară după 6 minute de funcţionare.

Un ciclu de utilizare 100% înseamnă că dispozitivul poate funcţiona continuu fără întreruperi.



Avertizare

Testele de încălzire au fost efectuate la temperatura aerului ambiant.

Ciclul de utilizare la 20ºC a fost determinat prin simulare.



Nivelul de securitate

IP determină gradul în care dispozitivul rezistă la penetrarea poluanţilor solizi şi ai apei.

IP21 înseamnă că dispozitivul este proiectat să funcţioneze în interior.



Protecţie la supraîncălzire

TModulul IGBT este protejat împotriva supraîncălzirii printr-o instalaţie de protecţie care opreşte sursa de alimentare a maşinii de sudat.

După câteva minute, dispozitivul se răceşte până la o temperatură care îi permite să pornească din nou automat.

Nu deconectaţi sursa de alimentare în acest timp, deoarece ventilatorul care funcţionează în continuu răceşte disipatoarele termice ale dispozitivului pentru a reduce temperatura mai repede.

După repornire, nu uitaţi să limitaţi parametrii de sudare pentru o funcţionare continuă a dispozitivului.



PREGĂTIREA MAŞINII PENTRU LUCRU

Dacă dispozitivul este depozitat sau transportat în condiţii de frig, dispozitivul ar trebui dus la o temperatură peste zero înainte de începerea lucrului.



CONEXIUNEA PRIN CABLU

Metode pentru MMA

Capetele cablurilor pentru sudură ar trebui să fie conectate la bornele (3) şi (5) pe panoul din faţă astfel încât polul corect pentru electrod să fie pe portelectrod.

Polaritatea conexiunii cablului pentru sudură depinde de tipul de electrod utilizat şi este indicat pe ambalajul electrodului (DCEN negativ sau DCEP pozitiv).

Colierul de retur al furtunului ar trebui să fie ataşat în siguranţă la piesele de prelucrat.

Conectaţi mufa dispozitivului la o priză de perete de 230V 50Hz.



Metode pentru TIG

Pentru sudarea cu această metodă este necesară utilizarea unei torţe TIG suplimentară.

Este necesar un suport răcit cu gaz, cu o capacitate de transport curentă de 200A, echipat cu o supapă de control pentru gazul de protecţie.

Clema de la clema de curent trebuie conectată la bornă cu polaritate negativă (5) şi linia de gaz la regulatorul de pe butelia de gaz.

Conectaţi polul pozitiv al sursei (3) cu piesele de prelucrat folosind un cablu cu o clemă.

Conectaţi mufa dispozitivului la o priză de perete de 230V 50Hz



Sudarea şi sudarea prin brazare în gaze de protecţie

Clema de curent a torţei ar trebui să fie conectată la mufa torţei MIG (1).

Linia de gaz din regulator ar trebui să fie conectată şi securizată la un conector de gaz (8) pe spatele dispozitivului.

Introduceţi mufa de schimbare a polarităţii (4) în borna de ieşire (3).

Conectaţi mufa dispozitivului la o priză de perete de 230V 50 Hz.



Sudare cu sârmă din oţel cu auto-protecţie

Clema de curent a torţei ar trebui să fie conectată la mufa torţei MIG (1).

Introduceţi mufa de schimbare a polarităţii (4) în borna de ieşire (5).

Conectaţi mufa dispozitivului la o priză de perete de 230V 50 Hz.



Sudare cu Pistolet cu Bobină (opţiune)

Clema de curent a torţei ar trebui să fie conectată la mufa torţei MIG (1).

Introduceţi mufa de schimbare a polarităţii (4) în borna de ieşire (3).

Conectaţi polul negativ al sursei (5) la piesele de prelucrat utilizând un cablu cu clemă.

Conectaţi mufa dispozitivului la o priză de perete de 230V 50 Hz.

Comutatorul (11) localizat în interiorul camerei de alimentare fixat pe poziţia Spool Gun.



Racordarea gazului de protecţie

1. Fixaţi butelia şi asiguraţi-o împotriva căderii.

2. Deşurubaţi supapa buteliei momentan pentru a îndepărta eventualele impurităţi.

3. Montaţi regulatorul pe butelie.

4. Conectaţi regulatorul cu un furtun de gaz (8) pe partea din spate a aparatului de sudură.

5. Deşurubaţi supapa şi regulatorul buteliei.



Conectarea la reţea

1. Dispozitivul ar trebui să fie utilizat numai într-un sistem de alimentare electrică monofazat, cu trei fire, cu împământare punct zero.

2. Redresorul invertorului MIG 200 PULSE este adaptat pentru a coopera cu reţeaua de 230V 50 Hz protejată cu siguranţe de 25 A cu întârziere. Sursa de alimentare ar trebui să fie stabilă, fără căderi de tensiune.

3. Dispozitivul este echipat cu un cablu de alimentare şi un conector. Înainte de a conecta sursa de alimentare, asiguraţi-vă că comutatorul (6) este în poziţia OFF.



Introducerea bobinei de sârmă

1. Deschideţi capacul lateral al carcasei.

2. Asiguraţi-vă că rolele motorizate sunt adecvate tipului şi diametrului firului. Dacă este necesar, instalaţi rola corectă. Pentru firele de oţel, ar trebui utilizate rulouri cu caneluri în formă de V, iar pentru firele de aluminiu cu caneluri în formă de U.

3. Introduceţi bobina de sârmă pe mandrină.

4. Asiguraţi bobina împotriva căderii.

5. Eliberaţi rolele de alimentare.

6. Îndepărtaţi capătul firului.

7. Introduceţi firul prin rola de alimentare în suport.

8. Apăsaţi firul în canelurile rolelor motorizate.

9. Deşurubaţi vârful de contact din suport, porniţi curentul la aparatul de sudură şi trageţi firul în suportul aparatului de sudură folosind funcţia de alimentare rapidă cu sârmă.

10. După ce firul apare în ieşirea mânerului, eliberaţi butonul şi înşurubaţi vârful contactului.

11. Reglaţi presiunea rolei motorizate prin rotirea butonului de presiune. O presiune prea mică va cauza alunecarea rolei motorizate, o presiune prea mare va creşte rezistenţa de alimentare, ceea ce ar putea duce la deformarea sârmei şi deteriorarea alimentatorului.



Pregătirea pistoletului MIG pentru lucru

În funcţie de tipul de material care va fi sudat şi de diametrul sârmei, introduceţi vârful de contact corect şi inseraţi ghidul de sârmă în torţa MIG.

Pentru sudarea oţelului utilizaţi borne de sudare din oţel şi inserţie din oţel.

Când sudaţi aluminiu, utilizaţi borne de sudare din aluminiu şi o inserţie din teflon.



Alimentare rapidă cu sârmă

Dispozitivul are o funcţie de alimentare rapidă cu sârmă.

Apăsarea butonului (B) cauzează alimentarea rapidă cu sârmă, permiţând o inserare uşoară în suport.



OPERARE



Buton de alimentare rapidă cu sârmă

Presiunea butonului face ca sârma electrodului să alunece rapid.

Poate fi utilizat la instalarea unei bobine de sârmă pentru a o introduce rapid în pistolul de sudură.



C –Buton gaz de protecţie/ schimbarea modului de afişare a parametrilor MIG/ MAG

Butonul este activ doar în timpul sudării MIG.MAG

Apăsarea şi ţinerea butonului apăsat va face ca gazul de protecţie să se scurgă, eliberarea acestuia va termina fluxul de gaz.

În modurile sinergice, apăsarea scurtă pe buton va comuta la ajustarea curentului şi corecţia tensiunii de sudare, iar afişajul va arăta curentul de sudare (pe dreapta) şi informaţii despre corecţia procentajului de tensiune a sudării comparativ cu setările sinergice din fabricaţie.



D – Buton control sursă

Acest buton este activ doar în metoda MIG/ MAG. Vă permite să selectaţi modul control sursă.

Alegerea modului potrivit este indicată de aprinderea diodei corecte.



2T

Apăsarea butonului pentru gaz de sudare va face ca gazul să circule, iar apoi ca arcul să înceapă să sudeze.

După eliberarea butonului, arcul va fi stins şi gazul se va scurge.



4T

Apăsarea şi eliberarea butonului de la pistoletul de sudură va determina circularea gazului, iar apoi arcul va începe să sudeze.

După apăsarea şi eliberarea butonului din nou, arcul se va stinge iar gazul se va scurge.



S2T

Apăsarea butonului pistoletului de sudură va cauza pre-circularea gazului, apoi aprinderea arcului şi sudarea pornesc cu curent Hotl.

După ce timpul HOTt s-a terminat, curentul de sudare se va schimba la valoarea predefinită.

Eliberarea butonului torţei va schimba curentul de sudură la Endl, şi după timpul Endl arcul se va stinge şi gazul va circula



S4T

Apăsarea butonului pistoletului de sudură va cauza o pre-circularea a gazului, apoi aprinderea arcului şi sudarea va începe cu curent Hotl.

Eliberarea butonului va schimba curentul de sudare la valoare predefinită.

Apăsarea butonului din nou va schimba curentul de sudare la Endl, şi atunci când butonul este eliberat, arcul se va stinge iar gazul va circula.



SPOT

Sudarea punctată.

Apăsarea butonului pistoletului de sudură va cauza scăparea de gaz şi aprinderea arcului.

După ce timpul Sppt s-a scurs, arcul se va stinge iar gazul se va scurge.

O eliberare anterioară a mânerului butonului va stinge imediat arcul şi va cauza o scurgere de gaz



C-SPOT

Sudare punctată continuă.

Apăsarea butonului pistoletului de sudură va cauza scăparea de gaz şi aprinderea arcului.

După ce timpul Sppt s-a scurs, arcul se va stinge.

După ce timpul Stop s-a scurs, arcul se va aprinde din nou şi ciclul va continua până când butonul mânerului este eliberat, apoi arcul se va stinge şi gazul va circula.



E – Butonul de selectare a materialului de sudare.

Butonul este activ doar în timpul sudării MIG/ MAG în moduri SYN MIG, PULSE D-PULSE.

Utilizat pentru selectarea materialul sudat.

Alegerea modului corect este confirmată prin aprinderea diodei de control.

În modul SYN MIG toate tipurile de material sunt disponibile în moduri PULSE D-PULSE nu este disponibil Fe Co2.

● Fe Co2- Sudare cu oţel carbon Co2

● AlMg5 - Sudarea aliajelor de aluminiu şi magneziu într-un scut de argon.

● Fe Mix -Sudarea de oţel carbon într-un scut din amestec de argon/ CO2 . Raportul de amestec recomandat este din 82% argon şi 18% Co2 .

●-AlSi5 -Sudarea aliajelor de silicon în argon.

● CrNi - Sudarea de oţel inoxidabil într-un scut din amestec de Ar/ CO2 . Raportul de amestec recomandat este 98% Ar 2% CO2 .

● CuSi3 -MIG brazare în argon pur.



L, P – Butoane rotative/ butoane de control şi grafic de parametri

Butoanele rotative (L-stânga) şi (P-dreapta) sunt utilizate pentru a ajusta parametrii de sudare.

Întoarcerea butoanelor rotative spre stânga scade, iar întoarcerea spre dreapta creşte valoarea parametrului.

Apăsarea butonului rotativ (P) salvează parametrul setat în prezent şi mută la următorul parametru sau grup de parametri.

Parametrul setat în prezent sau grupul de parametri este indicat prin aprinderea LED-ului corespunzător de pe graficul de parametri.

În cazul unui grup de parametri, apăsarea butonului (L) comută între parametrii individuali din grup.

Cu butonul rotativ (P) majoritatea parametrilor sunt ajustaţi, cu butonul rotativ (L) puteţi doar ajusta curentul pentru sudare numai în timpul sudării, folosind metoda SPL MIG sau corectarea tensiunii în timpul sudării, folosind metode MIG folosind setări sinergice.



H – Butonul de selectare a metodei de sudare

Butonul este utilizat pentru selectarea metodei de sudare.

Alegerea metodei corecte este confirmată prin aprinderea diodei de control.

● MIG SYN -Sudarea MIG/ MAG utilizând setări sinergice. Dispozitivul selectează parametrii de sudare în funcţie de tipul selectat şi grosimea materialului. Aceşti parametri pot fi schimbaţi de utilizator.

● MIG P Sudarea MIG/ MAG cu puls. Aceasta este o formă avansată de sudare utilizând cea mai bună formă de transfer a materialului sârmei electrozilor topit la materialul de sudare. Reduce în mod semnificativ formarea de aşchii şi permite sudarea în toate poziţiile. Debitul caloric mai mic elimină arderea materialelor subţiri. Această metodă utilizează setările sinergice.



● MIG DP - Sudare MIG / MAG cu dublu impuls.

Aceasta este cea mai avansată metodă de sudare în care impulsurile de curent apar în două intervale.

Combină avantajele sudării cu un singur impuls şi de asemenea vă permite să obţineţi o estetică foarte ridicată a feţei sudurii. - aşa-numitul efect husk.

Sudarea cu această metodă este foarte eficientă, provoacă mici deformări şi vă permite în acelaşi timp să obţineţi un aspect perfect de sudură.

Această metodă utilizează setări sinergice.

● MIG - sudarea MIG cu selectare manuală a setărilor.

● TIG P -sudare TIG lift cu impuls.

● LIFT TIG-Sudare TIG lift

● PULSE MMA - Sudare MMA (electrod învelit) cu impuls.

● MMA Sudare MMA (electrod învelit)



I – Buton pentru selectarea diametrului sârmei

Acest buton este activ doar în timpul sudării MIG/ MAG în modurile SYN MIG, PULSE i D-PULSE.

Utilizat pentru selectarea diametrului sârmei.

Alegerea modului potrivit este confirmată de aprinderea diodei de control.



J – Buton de încărcare a setărilor

Butonul este utilizat pentru a încărca parametrii setaţi anterior salvaţi în memoria dispozitivului.

După apăsarea butonului, pe afişaj va apărea LOAD şi un număr intermitent al parametrului setat pentru a fi încărcat.

Numărul setat poate fi schimbat prin întoarcerea butonului rotativ (P).

După apăsarea butonului rotativ (P), afişajul va arăta LoadData şi cel selectat va fi setul de parametri încărcat.

Pentru a ieşi din modul de încărcare a setărilor şi intra în ajustarea parametrilor, apăsaţi butonul (L).



K – Butonul de salvare a setărilor

Butonul este utilizat pentru a salva parametrii setaţi în prezent.

Puteţi salva 35 de seturi de parametri.

După apăsarea butonului, pe afişaj va apărea SAVE şi un număr intermitent al setului de parametri sub care se vor salva parametrii curenţi.

Numărul setat poate fi schimbat prin întoarcerea butonului rotativ (P). După apăsarea butonului (P), pe afişaj va apărea SaveData, iar parametrii curenţi vor fi salvaţi în memoria dispozitivului.
